Structuur in laagspanning

Bij het ontwerpen van een laagspanningsinstallatie komt vrijwel altijd dezelfde vraag terug: MCCB of ACB? Die keuze heeft direct invloed op de werking van de installatie, met name op selectiviteit, uitbreidbaarheid en de complexiteit van de verdeler.

Beide stroomonderbrekers hebben een duidelijke plek binnen de installatie. Het verschil zit vooral in het stroomniveau, de positie in de verdeler en de mate waarin beveiligingen op elkaar afgestemd moeten worden.

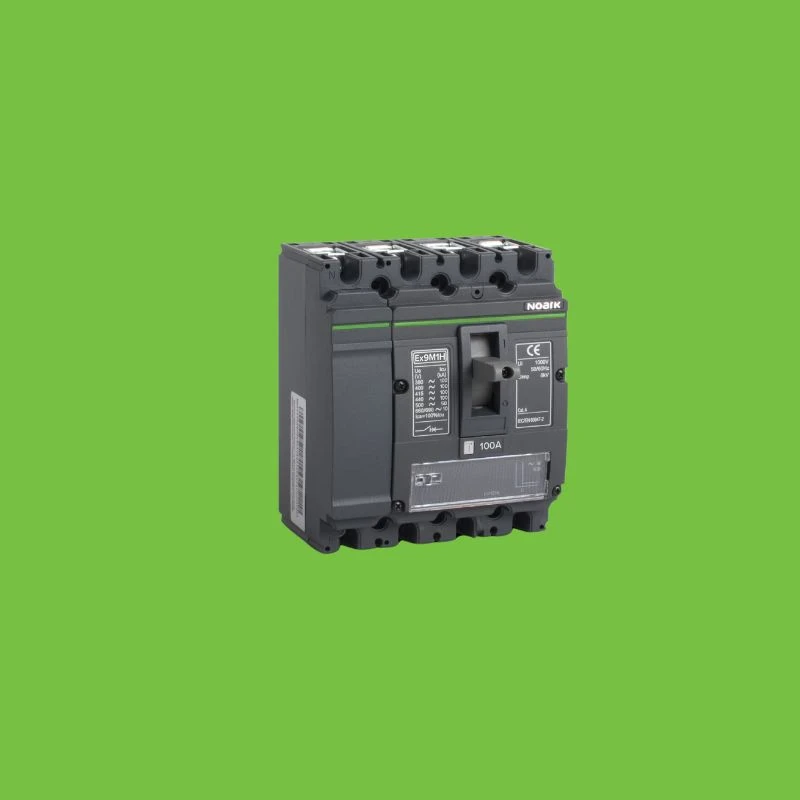

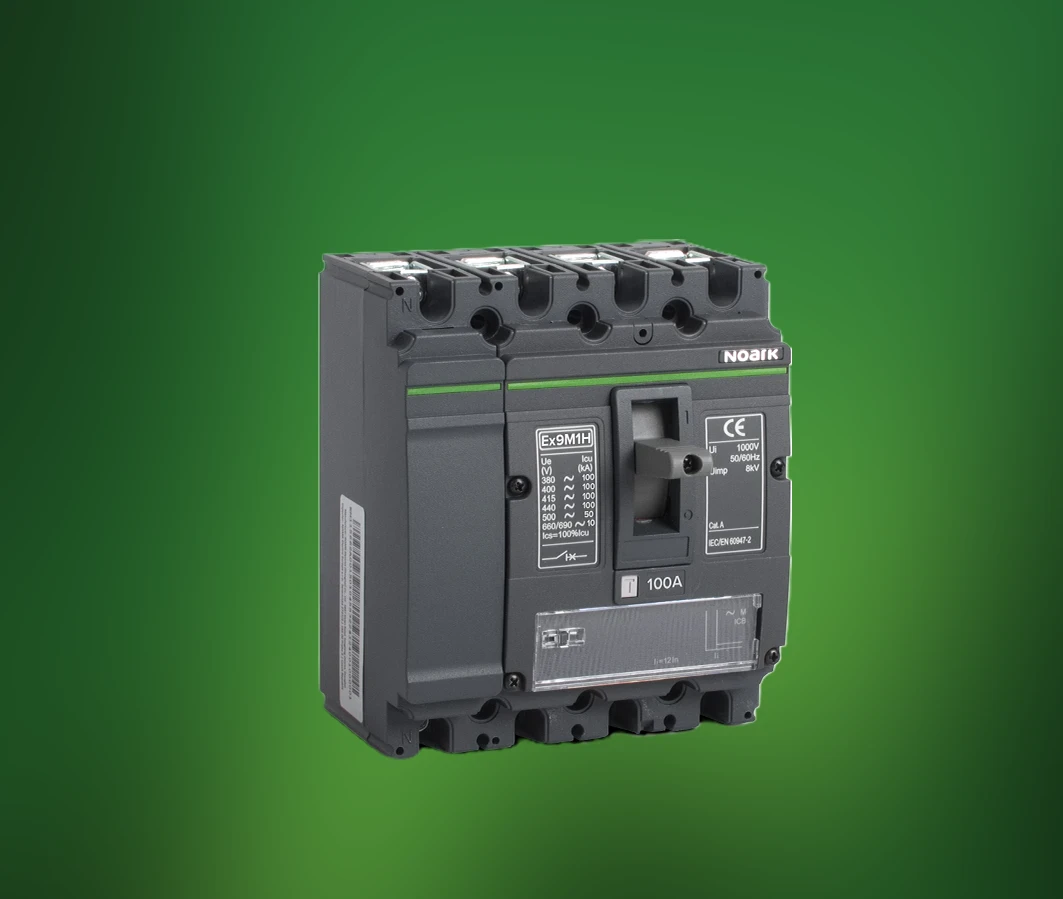

MCCB: onderverdeling & afgaande circuits

Een MCCB (Moulded Case Circuit Breaker) wordt meestal geplaatst in onderverdelingen en bij afzonderlijke voedingen. Door het compacte ontwerp is hij eenvoudig in te bouwen in schakel- en verdeelinrichtingen.

Afhankelijk van het type is een MCCB uitgerust met een thermisch-magnetische of elektronische trip unit. Daarmee kunnen overstroom en uitschakeltijden worden ingesteld, zodat afstemming met bovenliggende beveiligingen binnen de laagspanningsverdeling mogelijk is.

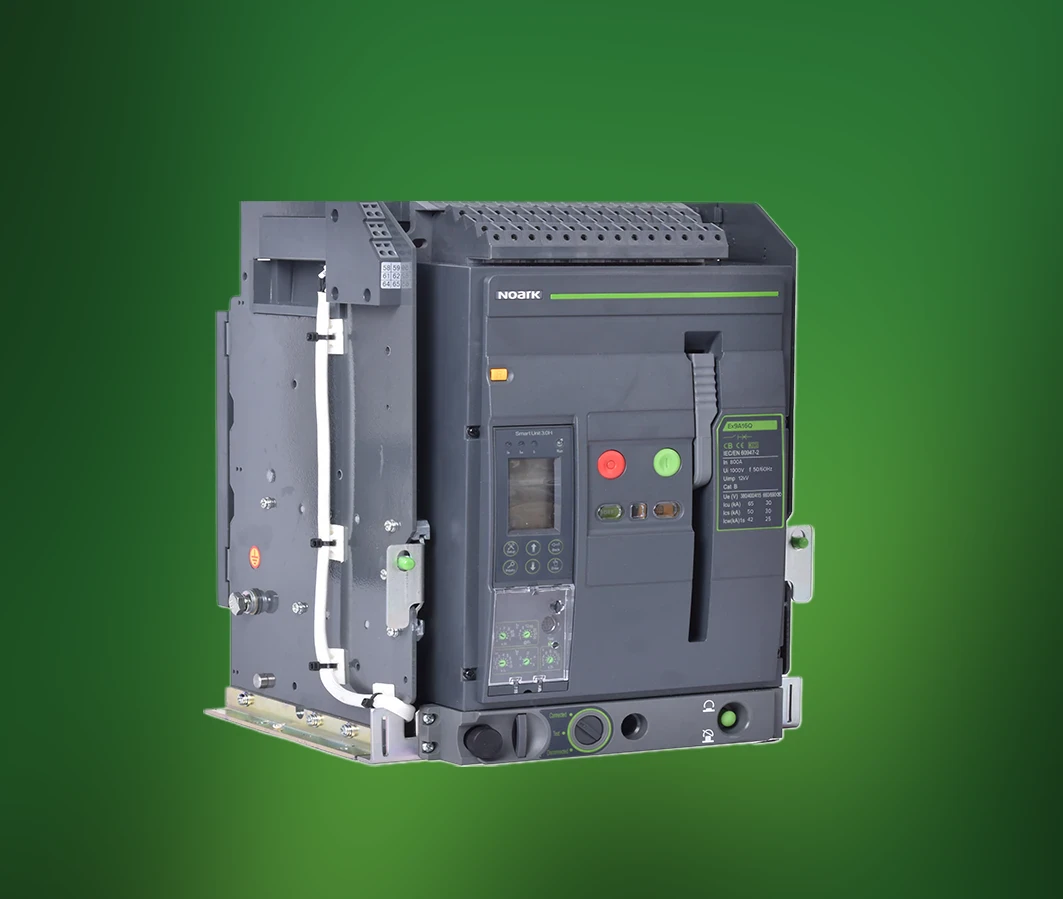

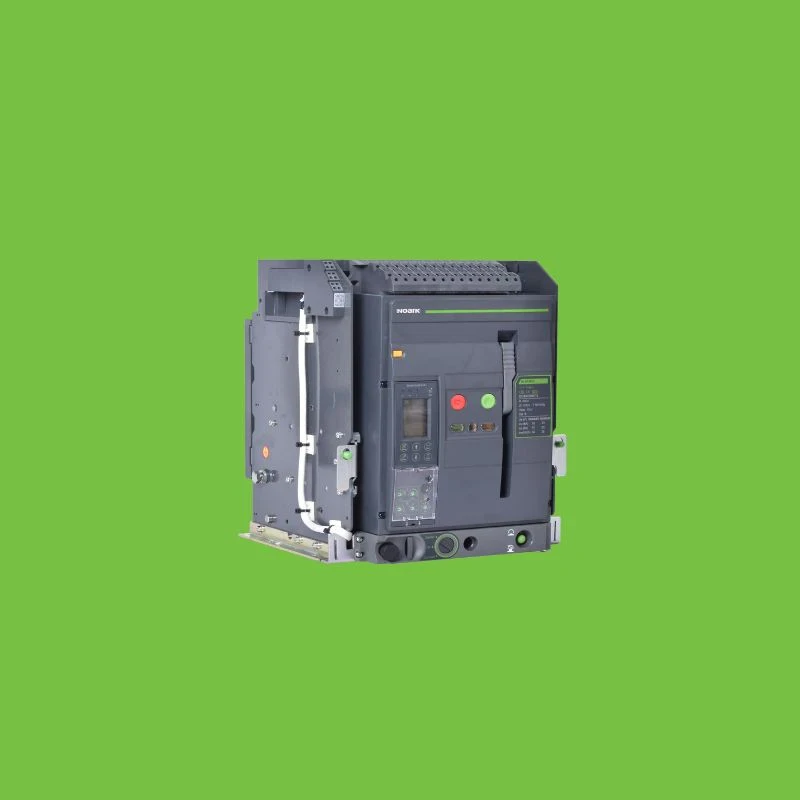

ACB: hoofdverdeling & hoge vermogens

Een ACB (Air Circuit Breaker) wordt geplaatst op plekken waar meer gevraagd wordt van de beveiliging, meestal aan het begin van de verdeler. ACB’s zijn ontworpen voor hoge continue stromen en hoge kortsluitstromen. De elektronische trip unit met LSIG-beveiliging maakt een nauwkeurige instelling van uitschakelwaarden en vertragingen mogelijk. Dit is nodig om selectiviteit te realiseren tussen de hoofdverdeler en onderverdelingen. Veel ACB’s zijn uitgevoerd als draw-out. Hierdoor kunnen inspectie en onderhoud plaatsvinden zonder de volledige laagspanningsverdeling spanningsloos te maken.

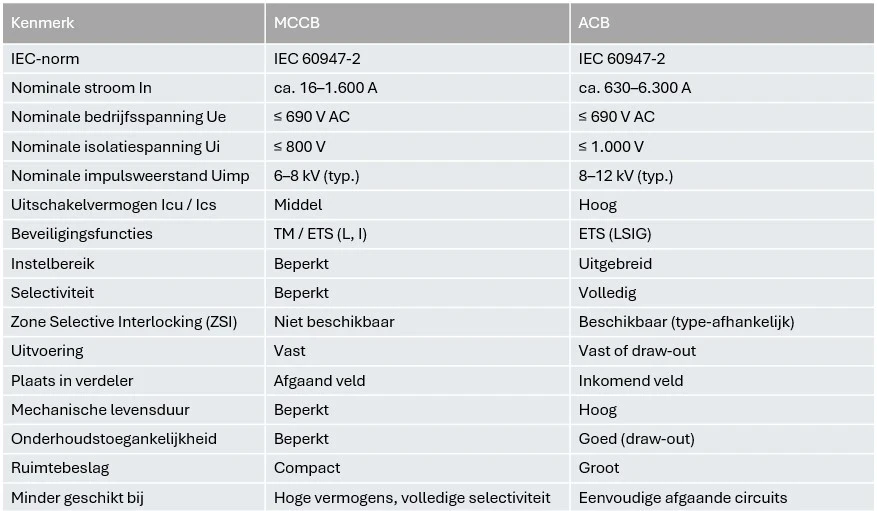

MCCB vs. ACB – positionering

Hoe maak je de juiste keuze?

In grotere installaties wordt vaak een combinatie gebruikt: een ACB als hoofdbeveiliging in de hoofdverdeler en MCCB’s verderop in de onderverdelingen. Welke keuze past, hangt af van de belasting, de verwachte foutstromen en de gewenste selectiviteit binnen de laagspanningsverdeling.

Kort samengevat

Een MCCB is compact en geschikt voor onderverdelingen. Een ACB is ontworpen voor hoge vermogens en wordt gebruikt als hoofdbeveiliging in de hoofdverdeler. Door hier in de ontwerpfase rekening mee te houden, voorkom je ongewenste afschakelingen en onnodige overdimensionering.
