Product nieuws september 2025

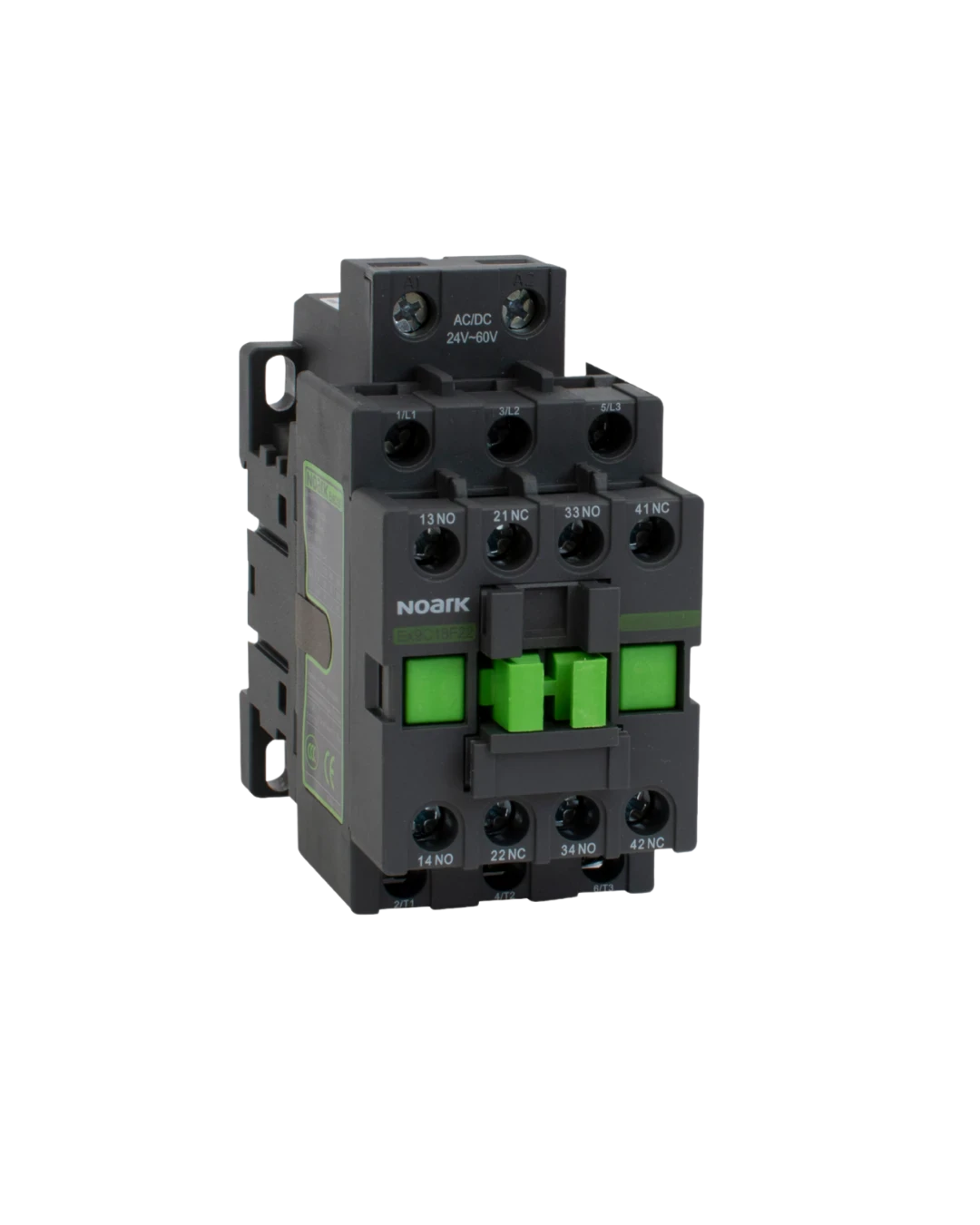

Magneetschakelaars – Ex9CF
- Getest volgens IEC/EN 60947-4-1
- Vier framegroottes met nominale stroom tot 100 A bij 380/400 V AC-3
- Spoelspanningen: 24–60 V, 48–130 V, 100–250 V AC/DC
- 3-polige uitvoering
- Breed scala aan accessoires
- Montage op DIN-rail 35/75 mm (frames 65 en 100) of op paneel
De Ex9CF-magneetschakelaars zijn veelzijdig inzetbaar dankzij drie spoelspanningsbereiken en vier framegroottes tot 100 A. Hierdoor kunnen ze eenvoudig in uiteenlopende installaties worden toegepast, zonder dat meerdere typen nodig zijn. Uit te breiden met diverse accessoires, waaronder zijkant-hulpcontacten AX43 en frontmontage AX42-hulpcontacten of TDD41/42 pneumatisch vertraagde contacten.

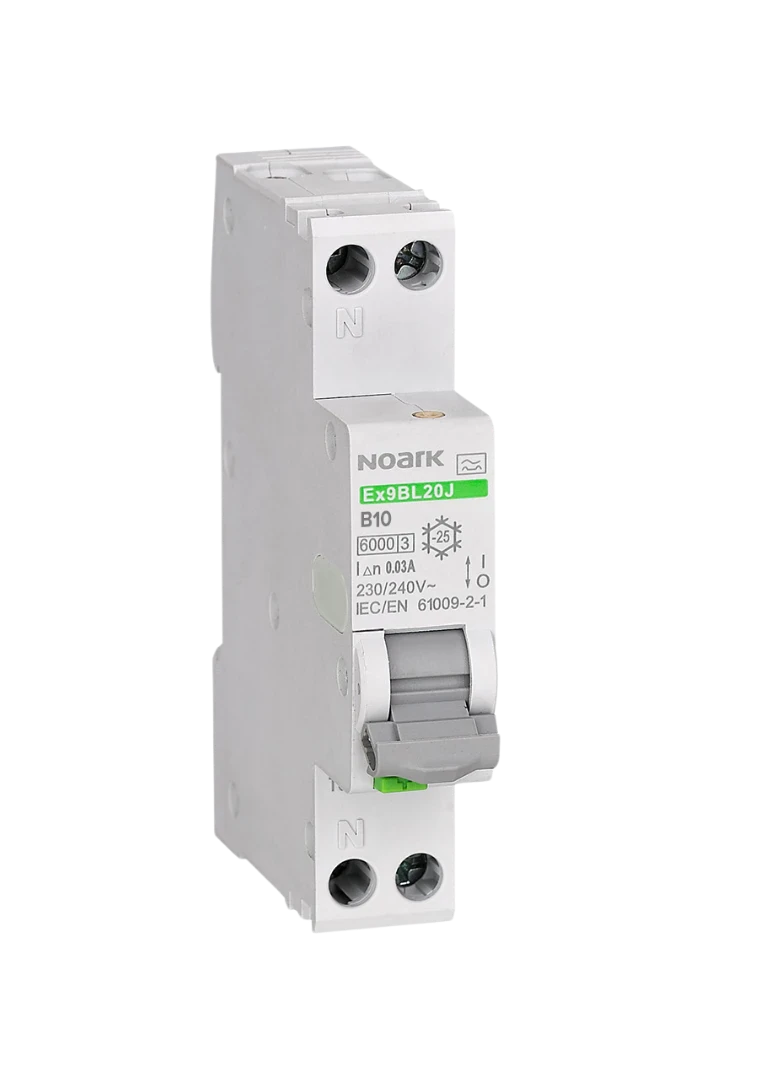

Eén-module RCBO – Ex9BL20J
- Volgens EN 61009
- Afschakelvermogen Icn: 6 kA
- Uitvoering 1+N-polig
- Nominale foutstroom: 30 mA
- Nominale stromen tot 20 A – Uitschakelkarakteristieken: B en C
- Type AC en A
- Slechts 1 module breed (18 mm) – Bedrijfstemperatuur –35 tot +70 °C
De Ex9BL20J combineert aardlek- en overstroombeveiliging in één module (18 mm) en is daarmee compacter dan standaard tweemodule RCBO’s. De spanningsonafhankelijke werking garandeert betrouwbare beveiliging; spanning is alleen nodig bij gebruik van de testknop (T). Voor een veilige werking wordt aanbevolen de RCBO regelmatig te testen: elke zes maanden bij normaal gebruik en maandelijks in zware bedrijfsomstandigheden.
Lastscheider – Ex9I HV AC
- Speciaal voor isolatie en belastingschakeling in elektrische circuits
- Framegroottes 250 en 630
- Nominale stroom tot 630 A
- 3- en 4-polige uitvoeringen
- Kortsluit-inschakelvermogen (Icm): 17 kA
- Maximale spanning: 1140 V AC
De Ex9I 250–630 HV-serie lastscheiders is ontworpen voor AC-systemen (50/60 Hz) tot 1140 V. Toepasbaar als ondersteunend component in energieopslaginstallaties zoals batterijclusters en converters. Geschikt voor incidenteel handmatig schakelen en veilige isolatie. Conform IEC 60947-3.

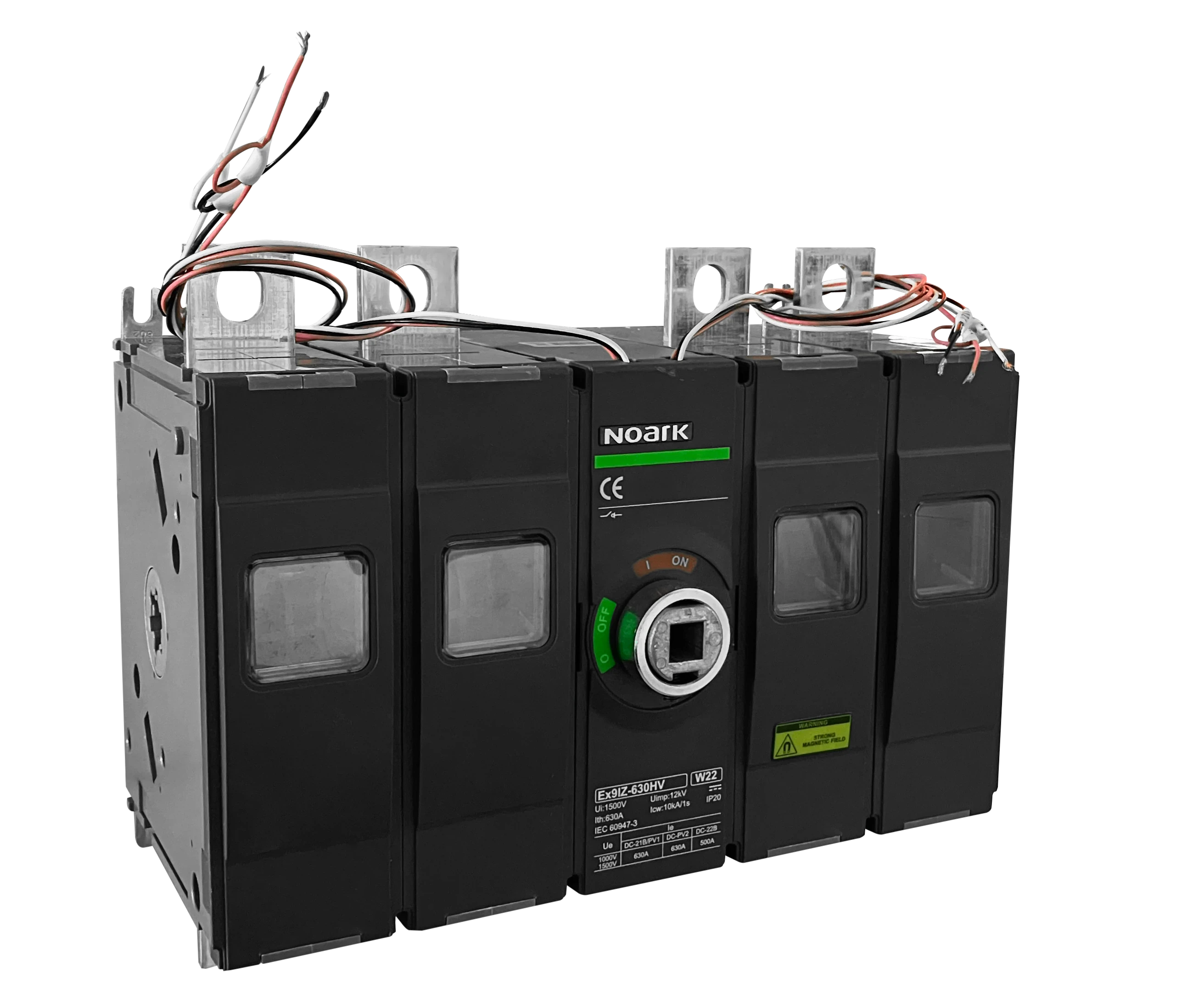

Lastscheider – Ex9IZ HV DC
- Speciaal voor isolatie en belastingschakeling in elektrische circuits
- Framegroottes 320 en 630 – Nominale stroom tot 630 A
- 2- en 4-polige uitvoeringen
- Kortsluit-inschakelvermogen (Icm): 10 kA
- Maximale spanning: 1500 V DC
De Ex9IZ 320–630 HV-serie lastscheiders is ontworpen voor DC-systemen tot 1500 V. Toepasbaar in energieopslaginstallaties zoals batterijclusters en converters. Geschikt voor incidenteel handmatig schakelen en veilige isolatie. Conform IEC 60947-3.

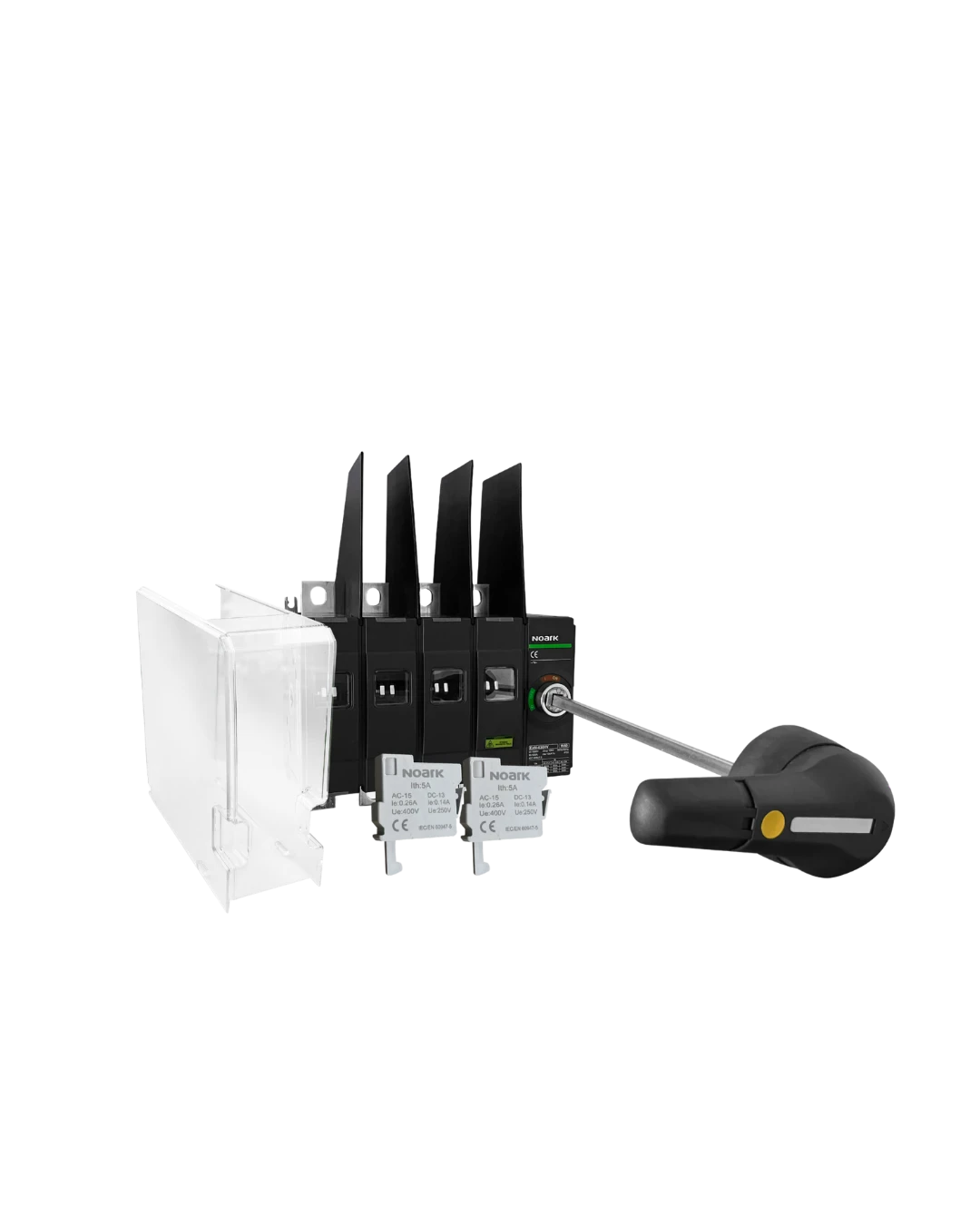

Accessoires voor Ex9I en Ex9IZ
-
Hulpcontacten: geven de schakelstatus (open of gesloten) door aan externe besturings- of monitoringsystemen.
-
Afdekkappen: zorgen voor verhoogde veiligheid door aanraking van stroomvoerende delen te voorkomen en voldoen aan de geldende veiligheidsnormen.
-
Externe draaigreep: maakt bediening van de lastscheider mogelijk vanaf buiten het paneel – praktisch en veilig, vooral in industriële omgevingen.

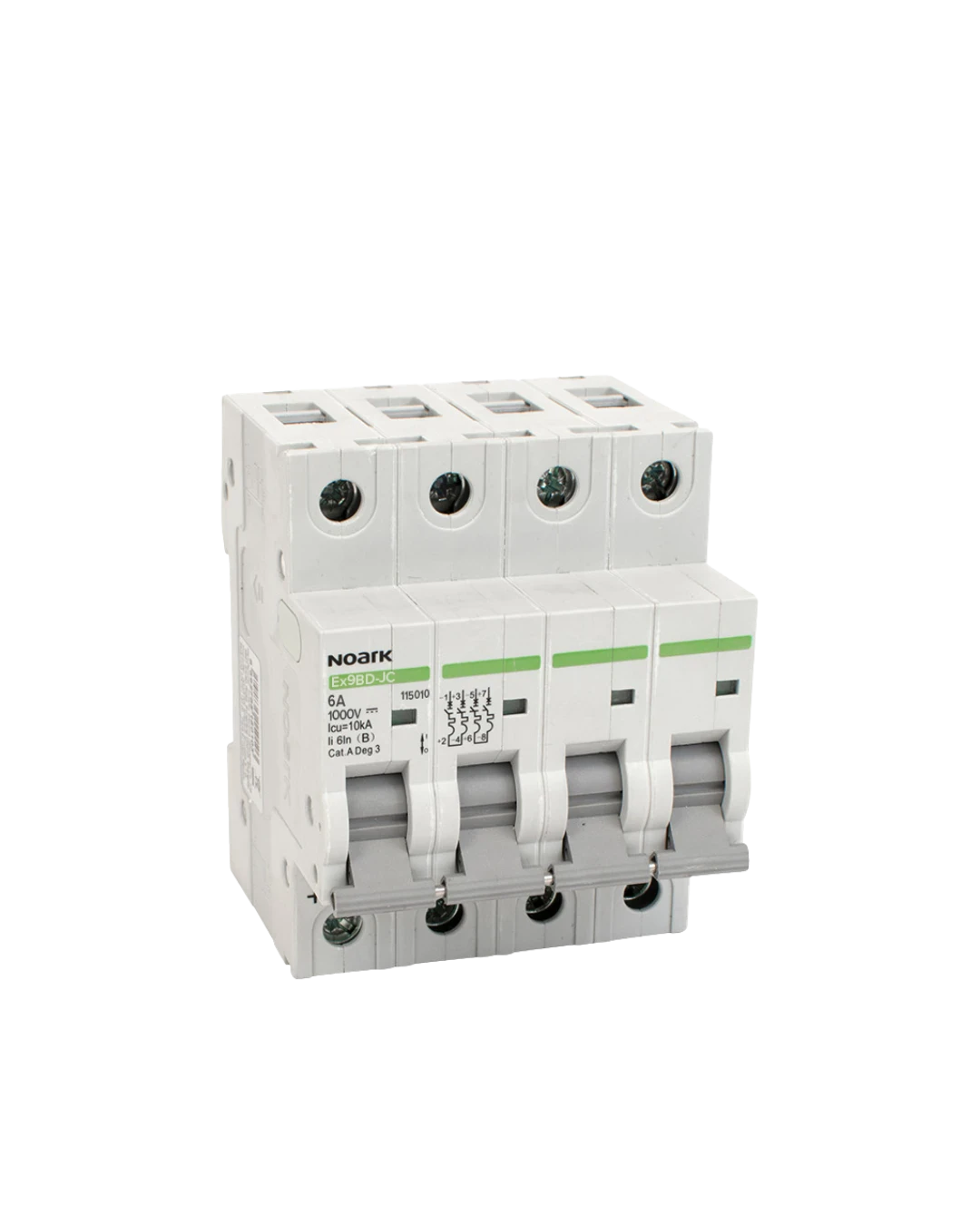

DC-installatieautomaten voor railtoepassingen – Ex9BD-JC
- Voldoen aan IEC/EN 60974-2, EN 45545 (brandveiligheid in railvoertuigen) en IEC/EN 61373 (schok- en trillingstest voor rollend materieel)
- DC-uitvoering
- Afschakelvermogen Icu: 10 kA
- Leverbaar in 1- tot 4-polige varianten
- Uitschakelkarakteristieken: B, C en K
- Nominale stromen tot 63 A
- Nominale spanning: 250 V DC per pool
De Ex9BD-JC is ontwikkeld voor veeleisende railtoepassingen en voldoet aan IEC/EN 60974-2, EN 45545 en EN 61373. Met een afschakelvermogen van 10 kA en keuze uit B-, C- en K-karakteristieken biedt hij betrouwbare bescherming tot 63 A bij 250 V DC. Uit te breiden met AX33-hulpcontacten, AL33-signaalcontacten en een SHT33-shuntuitwerper voor extra signalering en maatwerk.

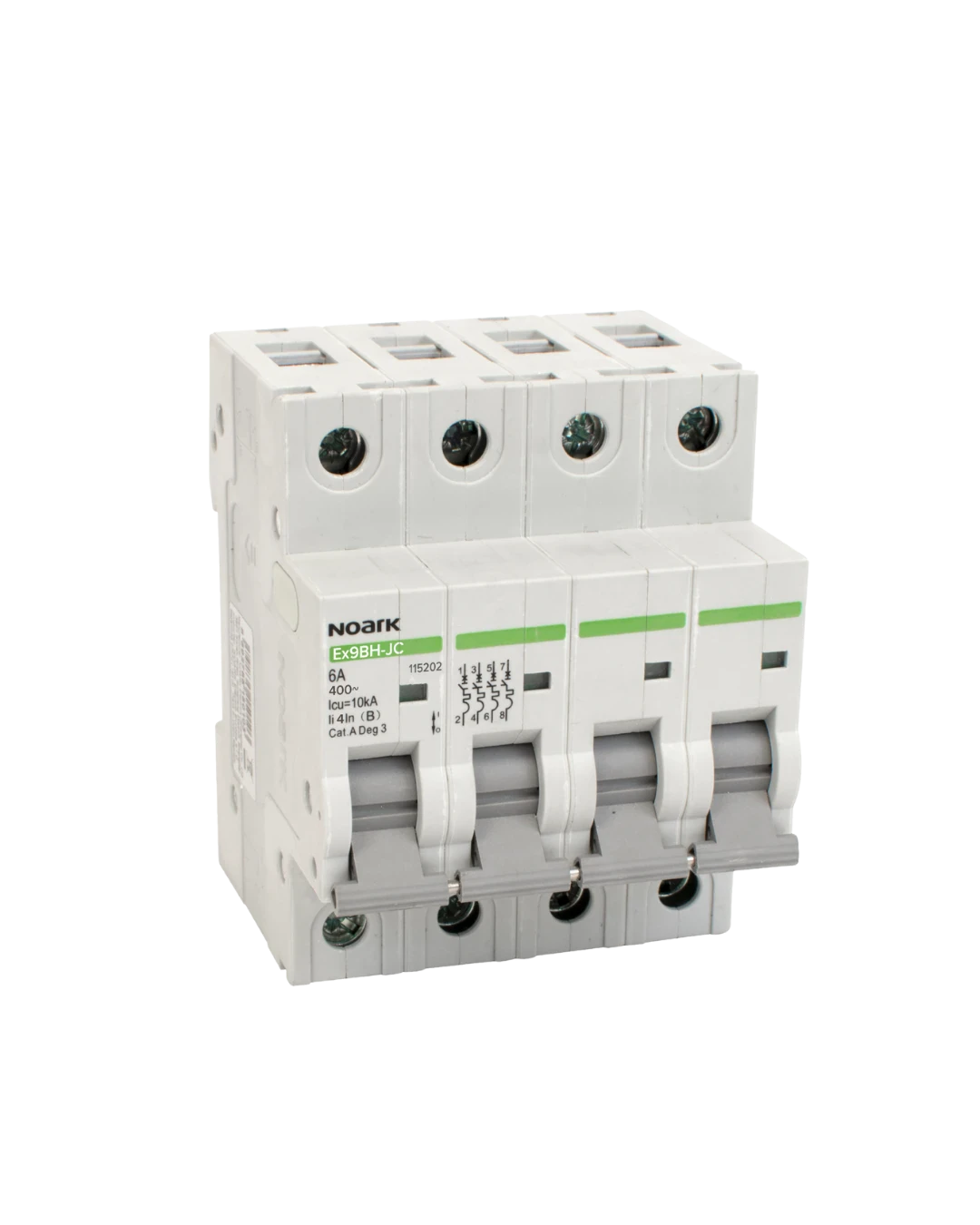

installatieautomaten voor railtoepassingen – Ex9BN-JC, Ex9BH-JC
- Voldoen aan IEC/EN 60974-2, EN 45545 (brandveiligheid in railvoertuigen) en IEC/EN 61373 (schok- en trillingstest voor rollend materieel)
- AC-uitvoering
- Afschakelvermogen Icu: 6 kA (Ex9BN-JC) of 10 kA (Ex9BH-JC)
- Leverbaar in 1- tot 4-polige varianten
- Uitschakelkarakteristieken: B, C en D
- Nominale stromen tot 63 A
- Nominale spanning: 230/400 V AC
De Ex9B-JC serie is ontwikkeld voor railtoepassingen en voldoet aan de eisen voor brandveiligheid en mechanische belastbaarheid. De Ex9BN-JC heeft een afschakelvermogen van 6 kA, de Ex9BH-JC van 10 kA. Beide uitvoeringen zijn verkrijgbaar met B-, C- en D-karakteristiek en bieden betrouwbare beveiliging onder diverse omstandigheden.
Uitbreidbaar met AX33-hulpcontacten, AL33-signaalcontacten en een SHT33-shuntuitwerper, voor flexibele configuratie en extra signalering in kritieke railomgevingen.

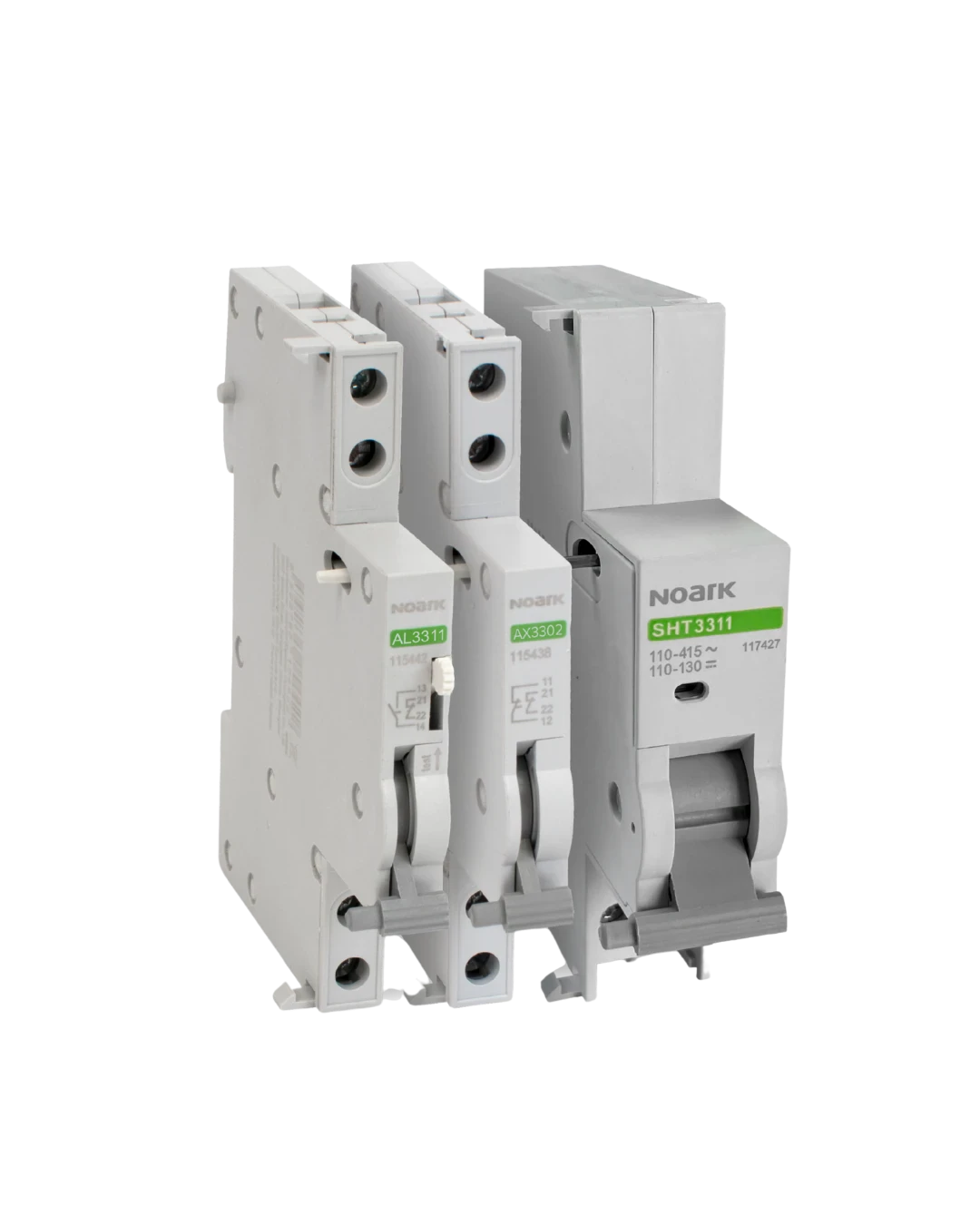

Accessoires voor Ex9B-JC
- Volgens IEC/EN 60974-5-1
- Hulpcontacten AX33: schakelen synchroon met de hoofdcontacten van de automaat
- Signaalcontacten AL33: schakelen bij elektrische uitschakeling van de automaat
- Uitvoeringen: 2 NO, 2 NC, of 1 NO + 1 NC
- Shuntuitwerper SHT33: voor afstandsuitschakeling
- Uitvoering: 1 NO, 1 NC of 1 CO
- Alle accessoires worden aan de rechterzijde van het apparaat gemonteerd

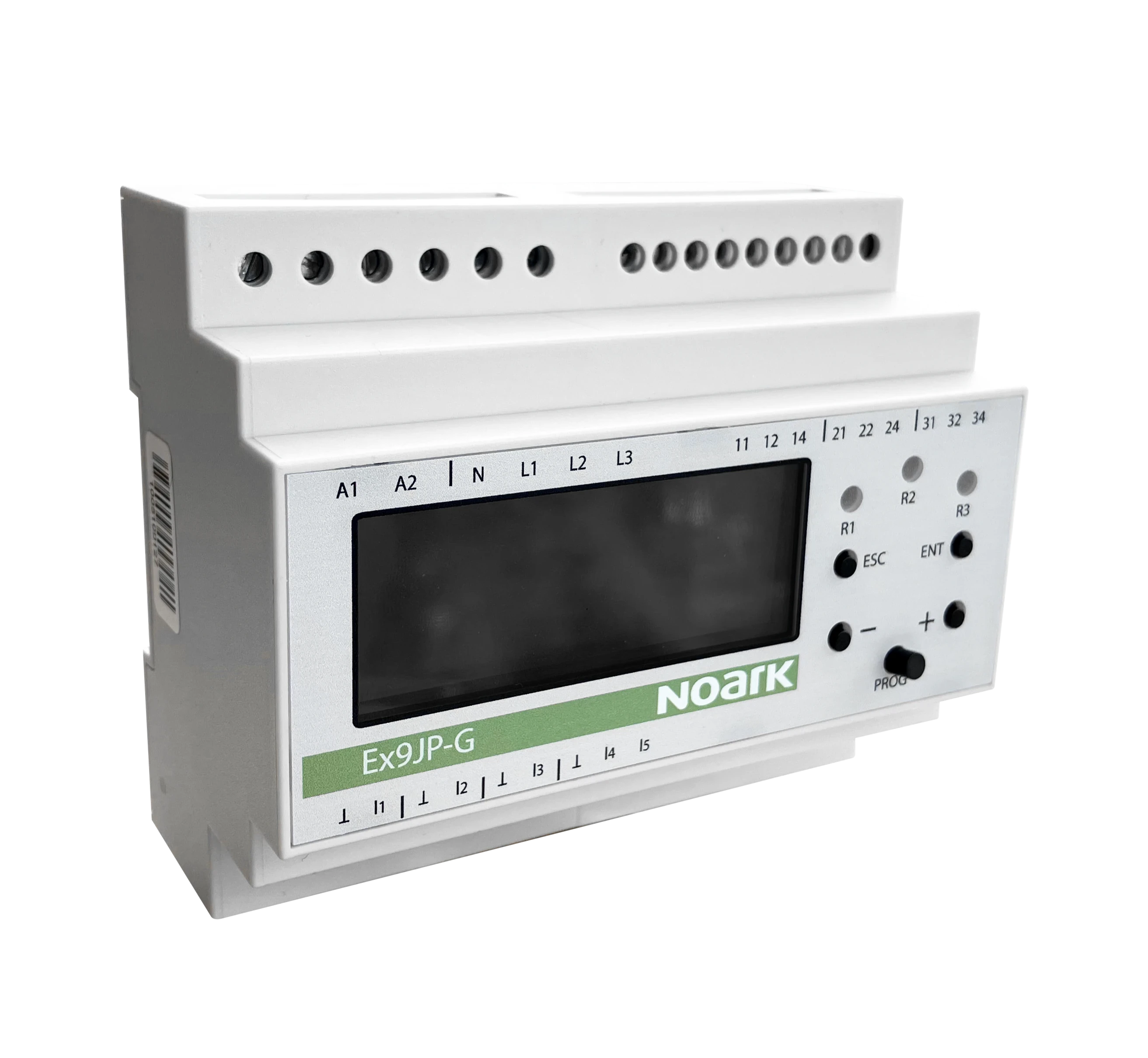

Bewakingsrelais – Ex9JP-G
- Bedrijfsspanning: 110–230 V AC of 24 V DC (L+N)
- Beschermingsfuncties: onderspanning, overspanning, onderfrequentie, overfrequentie e.a.
- Fault Ride Through (FRT) functie
- Bewaking van 1- en 3-fasige netten in laag- en middenspanning
- Enkelvoudige fouttolerantie
- Cyclische zelftest
- 5 digitale ingangen
- Landenspecifieke parameters of vrij instelbaar
Het Ex9JP-G bewakingsrelais wordt vooral toegepast in PV-installaties voor netbewaking en -beveiliging. Het beschermt tegen o.a. over- en onderspanning, faseverlies en verkeerde fasenvolgorde door de spanning per fase te analyseren. Instelbaar volgens landenspecifieke normen of als vrije configuratie, met meerdere combinaties van beveiligingsfuncties.

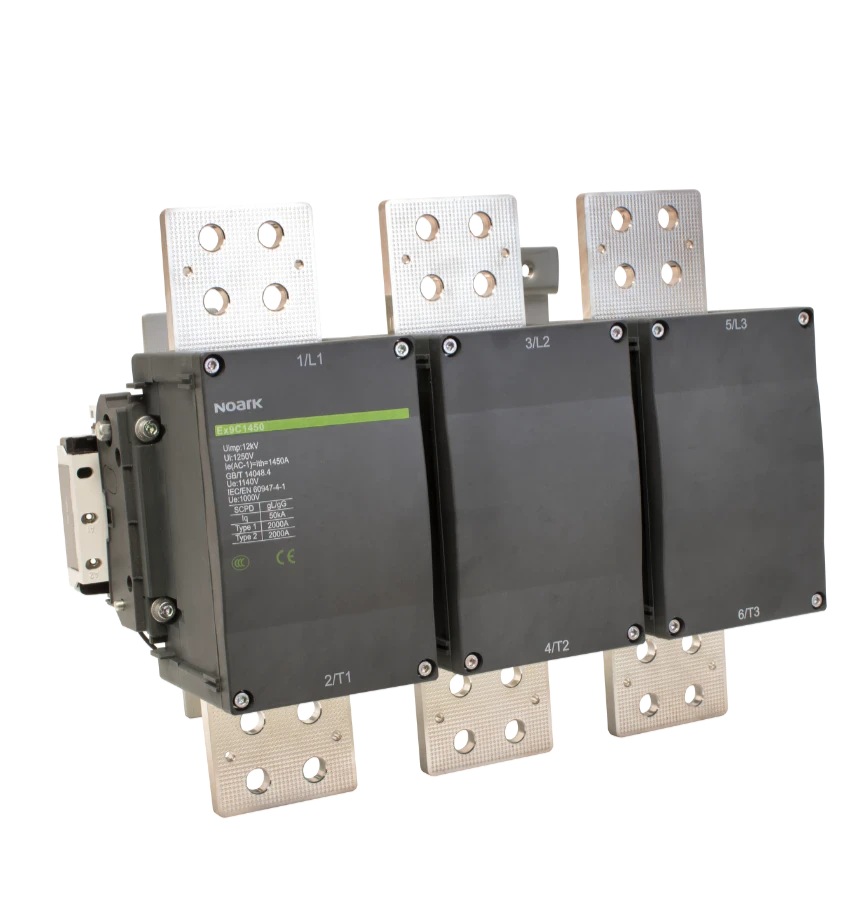

Magneetschakelaars tot 1450 A – Ex9C
- Volgens IEC/EN 60947-4-1
- Nominale stroom 115–1450 A bij 400 V AC-3
- 3-polige uitvoeringen
- Spoelspanningen 24–415 V AC/DC
- Voorwaardelijk kortsluitstroomvermogen Iq: 50 kA
- Geschikt voor industriële toepassingen
- Montage op paneel met schroeven
De Ex9C-magneetschakelaars zijn ontworpen voor nominale stromen van 115 tot 1450 A (AC-3) en geschikt voor uiteenlopende industriële toepassingen, inclusief zware belasting. Leverbaar in zes framegroottes, voor optimale elektrische prestaties in een compacte bouwvorm. Uit te breiden met hulpcontacten; Ex9R-overbelastingsrelais zijn beschikbaar tot frame Ex9C500. De spoel is voorzien van een stroomreductie, waardoor het opgenomen vermogen aanzienlijk lager is bij gesloten stand.

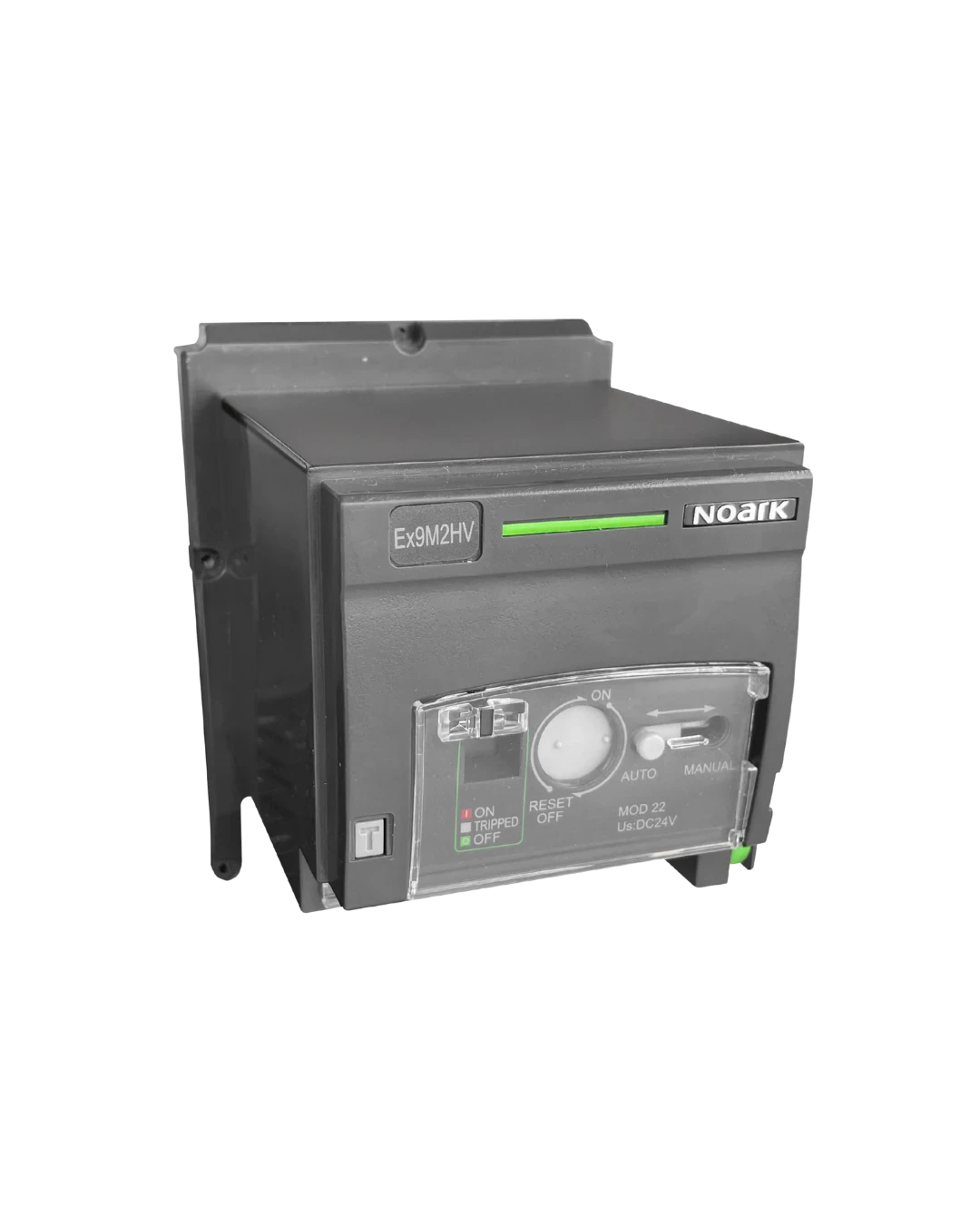

MODHV – motorbediening voor Ex9MHV
- Afstands- of handbediening van de vermogensschakelaar (in- en uitschakelen)
- Duidelijke statusindicatie voor ON/OFF en uitschakeling
- Beschermingsgraad IP40
- Alleen compatibel met Ex9MHV
- Nominale stuurspanning Us:
- 110 V AC / 110–120 V DC
- 220–240 V AC / 220 V DC
- 380–415 V AC / 24 V DC
De MODHV-motorbediening is een accessoire voor de Ex9MHV-vermogensschakelaar en maakt zowel handmatige als motorische bediening mogelijk. Hierdoor kan de schakelaar lokaal of op afstand worden geopend en gesloten, wat zorgt voor een betrouwbare en efficiënte oplossing voor energiesturing.
